R$ 18.000,00
-
R$ 18.000,00

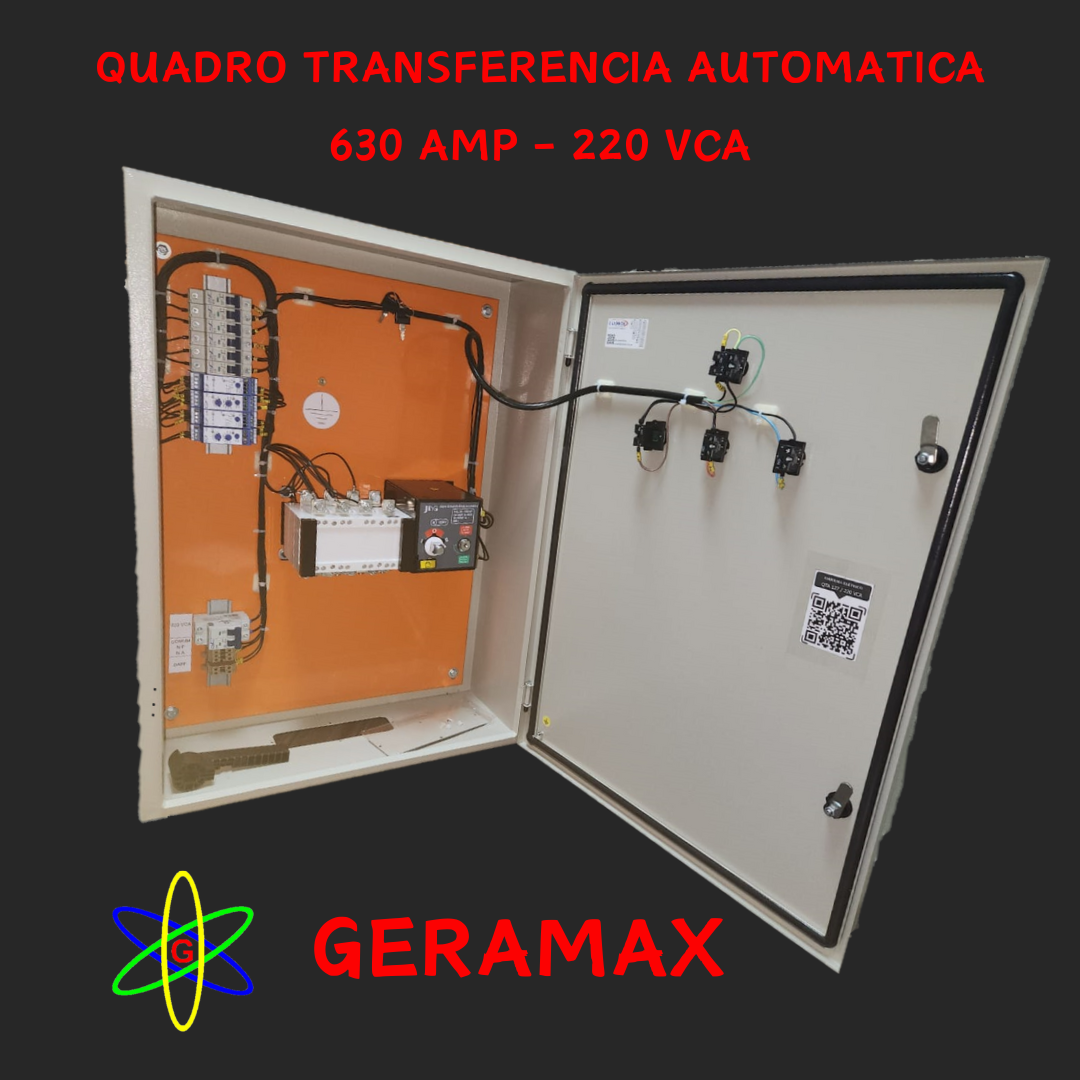

Dimensão do Quadro de Transferência Automática de 630 Amp - 220 VCA
Altura - 1000 mm
Largura - 800 mm
Profundidade - 250 mm
QUADRO DE CHAVE TRANSFERÊNCIA AUTOMÁTICA 630 AMP TETRAPOLAR 220VCA - atende
- o gerador de 170 KVA modelo C135 D6 motor 6BTA5.9-G3 tem potência de 136W e corrente máxima de 446 Amp;
- o gerador de 181 KVA modelo C145 D6 motor 6BTA5.9-G2 tem potência de 145KW e corrente máxima de 475 Amp;
- o gerador de 212 KVA modelo C170 D6 motor 6CTA8.3-G2 tem potência de 170KW e corrente máxima de 557 Amp;
- o gerador de 231 KVA modelo C185 D6 motor 6CTA8.3-G2 tem potência de 185KW e corrente máxima de 606 Amp;
QUADRO DE TRANSFERENCIA AUTOMATICA com o GRUPO MOTO GERADOR, disponibilizamos bornes de comando para esta comunicação entre gerador e elevadores, disponibilizamos
1 Disjuntor Bipolar com tensão de 200VCA para atender carregador de bateria e Pré-aquecimento;
1 saída de rele para sinalizar a partida do gerador sendo, Comum - contato Normalmente aberto NA e contato Normalmente Fechado NF;
1 saída de rele para sinalizar que o gerador está em carga para atender o sistema DAFF de elevadores.
Neste QUADRO DE TRANSFERENCIA AUTOMATICA está instalada uma CHAVE DE TRANSFERENCIA AUTOMATICA tetrapolar para 4 contatos ( 3 fase + Neutro ) para uma Corrente Máxima de 160 Amp e Tensão de REDE e GERADOR em 220 VCA.
DADOS TECNICOS DA CHAVE DE TRANSFERENCIA
|
Corrente Térmica (Ith) |
630 AMP |
|
Tensão de Operação (Ue) |
440 VCA |
|
Tensão de Impulso (Uimp) |
8 KV |
|
Número de Pólos |
04 ( Trifásico + Neutro ) |
|
Corrente Nominal de Operação (Ie) |
160 AMP |
|
Corrente de Curto-Circuito Limitada |
70 KA |
|
Corrente Suportável (1s) |
13 KA |
|
Tempo de Operação Posição De 1/2 e 2/1 |
|
|
Consumo de Energia |
PARTIDA – 355 W |
|
NORMAL – 74 W |
|
|
Durabilidade Mecânica (Número de Operações) |
4.500 |
|
Durabilidade Elétrica |
500 |
|
Peso (kg) |
17 |
